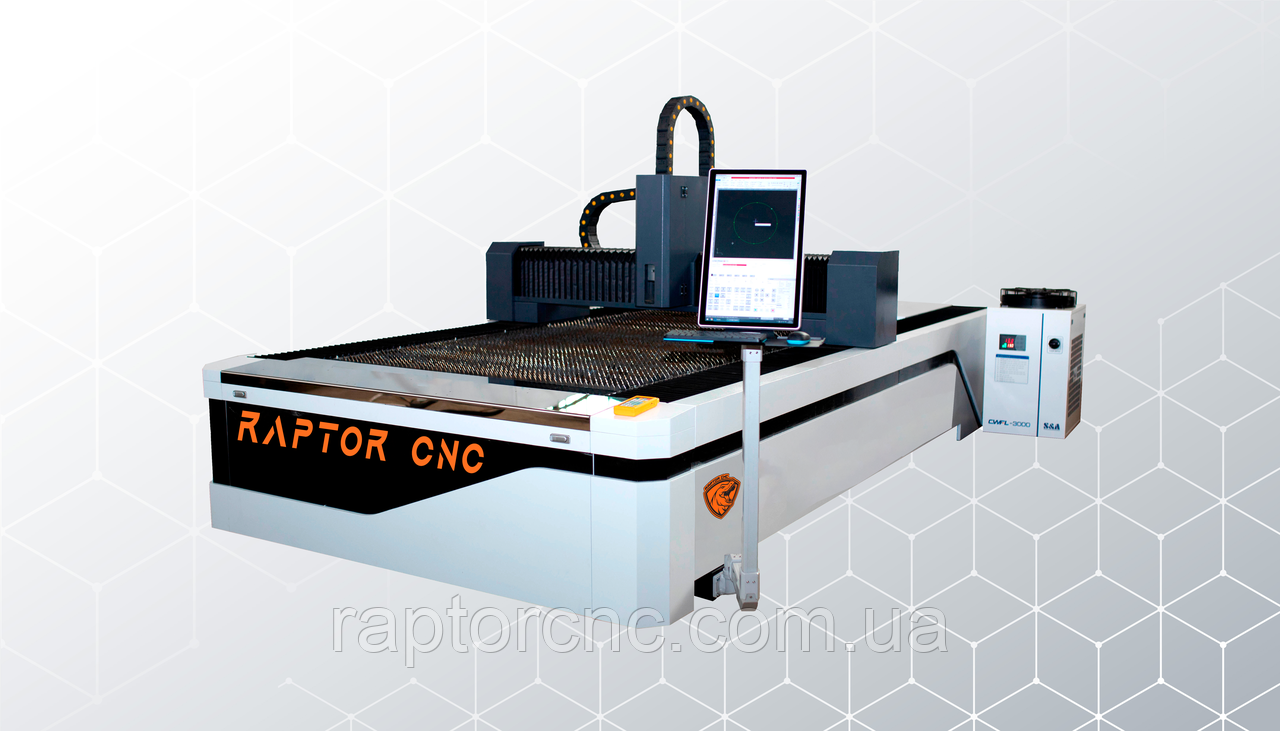

Лазерний верстат по металу Raptor LF3015 Max 3000 Вт
- В наявності
- Код: LF3015 Max 3000
1 974 000 ₴
$47, 000
1 974 000 грн
Робоче поле: 3000 х 1500 мм
Лазерний випромінювач: Raycus
Потужність лазера: 2000 Вт
Швидкість переміщення: до 90 м/мин
Оптоволоконний лазер RAPTOR CNC LF3015
Оптоволоконні лазери на сьогоднішній день є дуже популярним та високоефективним обладнанням для різання металу. Вони застосовуються для різання різних металів, таких як нержавіюча сталь, вуглецева сталь, алюмінієві листи, латунь, мідь, оцинковані пластини і т.д. В даний час оптоволоконні лазери широко застосовуються в індустріях виробництва кухонного начиння, сталевих меблів, ліфтів та підйомників, автозапчастин тощо.
Серія верстатів LF — високопродуктивні лазерні різаки, які за якістю збирання та комплектуючих готові конкурувати зі світовими лідерами у сфері лазерного різання.
Можливості різання
Потужність | 500 Вт | 1000 Вт | 1500 Вт | 2000 Вт | 3000 Вт | 4000 Вт | 6000 Вт | 8000 Вт |
Чорна сталь | 6 мм | 10 мм | 12 мм | 16 мм | 18 мм | 20 мм | 24 мм | 26 мм |
Нержавіюча сталь | 4 мм | 6 мм | 8 мм | 8 мм | 10 мм | 15 мм | 20 мм | 25 мм |
Алюміній | 3 мм | 4 мм | 5 мм | 6 мм | 8 мм | 12 мм | 16 мм | 20 мм |
Кольорові метали | 3 мм | 4 мм | 4 мм | 5 мм | 6 мм | 10 мм | 12 мм | 16 мм |
Технічні характеристики
Модель: | LF3015 |
Робоче поле: | 3000*1500 мм |
Максимальна висота по осі Z: | 150 мм |
Точність осі X | ±0.03 мм/м |
Точність осі Y | ±0.03 мм/м |
Точність осі Z | ±0.01 мм/м |
Повторюваність по осі X | ±0.02 мм |
Повторюваність по осі Y | ±0.02 мм |
Повторюваність по осі Z | ±0.005 мм |
Швидкість переміщення | до 90 м/мин |
Прискорення | 0.4G |
Максимальне навантаження на стіл | 2000 кг |
Лазерна голова | Raytools BM111 (з автофокусом) (Швейцарія) |
Напрямні | HIWIN (Тайвань) |
Серводвигуни | Delta 1,5 кВт (ось Y), 1,5 кВт (ось X), Panasonic 0,4 кВт (ось Z) |
Редуктора | планетарні, Shimpo (Японія) |
споживана потужність | от 18 квт/ч |
Ступінь захисту | IP54 |
Вага | 4500 кг |
Габарити | 4116*2165*1346 |
Станина
Уникальная тяжелая гибридная сварная станина из секционных стоек и листового углеродистого металла. Часть станины из листа металла толщиной 12-20 мм. Дальнейшая обработка производится на современном фрезерном станке длиной 6 метров. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций. Гарантия на станину — 10 лет.
Перевірка якості
Кожен крок виробництва лазерного верстата ретельно перевіряється на відповідність вимогам та кресленням. Застосування сучасного вимірювального обладнання дозволяє досягти точності переміщення до 0.03 мм на 3 метрах.
Литий алюмінієвий портал
Портал 3-го покоління із алюмінієвого сплаву характеризується високою міцністю та легкістю конструкції. Висока швидкість різання та довговічність верстата без деформації. На 50% легше сталевого.
Лазерне джерело
На лазерные станки RAPTOR CNC возможна установка источников Raycus, IPG.
Raycus
Китайська компанія-виробник лазерних джерел часто їх називають клоном IPG. Заслужила світове визнання завдяки поєднанню високої якості складання та доступної вартості. На потужності 500-1500 Вт є повним аналогом IPG, при цьому їх вартість у кілька разів дешевша.
IPG
IPG - світові лідери у виробництві лазерних джерел, на них припадає близько 80% ринку. Лазери IPG відомі своєю неперевершеною надійністю та ефективністю. Серед основних переваг: ідеальна якість променя, висока надійність, тривалий експлуатаційний період, що перевищує 100 000 годин;
Автоматична лазерна ріжуча головка з фокусуванням Raytools AG (Швейцарія)
Серія BM111 – це ріжуча головка з автофокусуванням, випущена швейцарською компанією RAYTOOLS AG у 2017 році. Продукт має вбудований приводний механізм за допомогою лінійного приводу, а лінза, що фокусує, може автоматично змінювати положення в діапазоні 22 мм. Користувач може встановити фокус безперервно за допомогою програми, щоб завершити швидке перфорування товстих аркушів або інших аркушів різної товщини та матеріалів.
Надійний та пиленепроникний корпус гарантує довгий термін служби та дозволяє витримувати прискорення осей верстата до 4.5G, що дозволяє більш ефективно застосовувати процес різання. Висока якість оптики, чітке дотримання стандартів якості при виготовленні та монтажі системи забезпечують оптимальне формування та хід лазерного променя з високою стабільністю фокусу навіть за високої потужності лазерного випромінювання. Точний та миттєвий контроль відстані до поверхні.
Линейные направляющие HIWIN
HIWIN — одни их лучших линейных направляющих в мире. Направляющие Hiwin позволяют перемещать высочайшие нагрузки с минимальными усилиями с высокой жесткостью и, как следствие точностью, которая отвечает требованиям пользователей высокопроизводительных станков и роботов.
Основні переваги:
• Понад висока здатність навантаження на всіх чотирьох головних навантажувальних напрямках
• Високе моментне навантаження
• Плавне, тихе переміщення завдяки оптимальній розробці системи рециркуляції роликів та елементів напрямної
• Стандартно встановлені торцеві ущільнення
• Оптимальний дизайн мастильних каналів дозволяє скоротити витрати мастила до мінімуму
Сервоприводы Delta (Тайвань)
Применение сервоприводов Delta ASDA-B3 предлагает точное скоростное позиционирование, плавную безвибрационную работу и быстрый ввод в эксплуатацию. Результат: снижение продолжительности цикла, максимальная производительность, улучшение качества продукции, повышенная износоустойчивость машины, короткое время пуска, низкие суммарные затраты в течение жизненного цикла.
Додаткові опції
Лазерный источник Maxphotonics 3 кВт | +6000$ | Труборез
Диметр 20 см, длинна 6 м |
+22000$ | ||
Лазерный источник Maxphotonics 6 кВт | +18000$ | Винтовой компрессор 15 кВт | +8500$ | ||
Сменная конструкция стола | +15000$ | Система рекуперации | +5000$ |
- Ціна: 1 974 000 ₴
