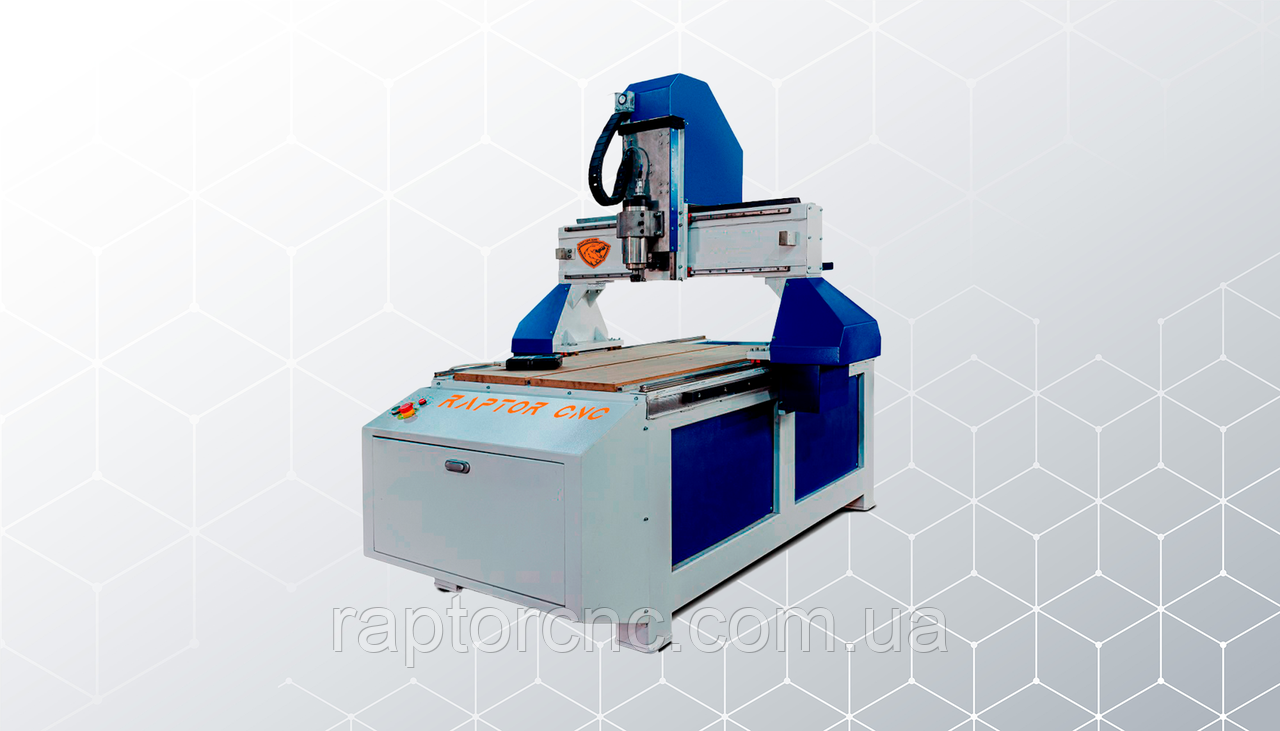

Фрезер із ЧПУ Raptor E 1006
- В наявності
- Код: E1006
172 200 ₴
Розмір зони обробки Raptor E 1006:
X - 1000 Y - 600 Z - 240
Потужність шпинделя: 2,2 кВт
Частота обертів: 0 - 24 000 об/хв
Швидкість ходу: до 5 м/хв
Механізм переміщення косозубая рейка
4,100 $
172 200 грн
Опис
Фрезерний верстат з ЧПУ Raptor E 1006 призначений для обробки таких матеріалів як, пластик, двошаровий пластик, карбон, оргскло, акрил, дерево, таблички, моделі, прототипи та ін. Потужний 2,2 кВт шпиндель з високою частотою обертання, на вибір моделі пропонується HYCNC 2,2 кВт з водним охолодженням або HQD 2,2 кВт з повітряним.
DSP контролер RichAuto B11, яким обладнано верстат, побудований на базі 8-ми ядерного процесора SPARTAN-6 забезпечує швидку роботу, автоматичний контроль фрезерування по трьох осях з високою швидкістю. Контролер повністю автономний та не вимагає підключення ПК. Система керування використовує стандартні G-коди та HPGL-3D коди, що дозволяє формувати завдання, використовуючи найпоширеніші програмні пакети: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA тощо. DSP контролер має флеш-пам'ять, USB інтерфейс, прецизійний програмований інверфейс, вбудований DSP процесор (32 біт), а також обладнаний енергонезалежною пам'яттю 512Мб.
Cтанина та портал осі Х виготовлені з товстостінного металу. Лапи (кріплення порталу осі Х) та всі елементи осі Z відлиті з високоякісного алюмінію, та проходять додаткову обробку на фрезерному верстаті для отримання ідеальних площин. Зварна конструкція гарантує жорсткість верстата та відсутність вібрації при силовій обробці.
Переміщення по трьох осях проводиться каретками по лінійних рейкових напрямних HIWIN, які встановлені на станину за допомогою перевірочних лінійок нульового класу. Площини для напрямних (рейок) відфрезеровані з ідеальною точністю, що гарантує високу точність переміщення та позиціонування.
В рух верстат приводиться кроковими двигунами NEMA 34 (86HS78-4204A14-B35) під керуванням цифрових драйверів серії DM556D. Крутний момент до косозубої рейки передається ремінною передачею через редуктор з передатним числом 1 до 5, що дає:
- значний запас потужності
- прибирає зайве навантаження з двигуна
- високу швидкість переміщення до 5 м/хв
- гарантує точність переміщення до 0.025 мм (25 мкм)
- точність повторюваності – до 0.10 мм. (100 мкм)
Робоча поверхня виготовлена з товстого МДФ, а також має Т-подібні пази для надійної фіксації оброблюваної деталі або матеріалу.
Всі комплектуючі, які ми використовуємо при складанні верстатів, пройшли багаторічну перевірку і продемонстрували чудову точність роботи і безвідмовність навіть через довгі роки.
Також ми пропонуємо різні опції для модернізації верстата під ваші виробничі потреби, наприклад:
- Встановлення потужнішого шпинделя
- Встановлення додаткового шпинделя
- Встановлення системи подачі охолоджувальної рідини
- Установка алюминиевой рабочей поверхности с Т-образными пазами
- Комплектация станка дополнительной поворотной осью для 3.5D обработки (включая замену контроллера на 4-х осевой RichAuto B18)
Всі запчастини та витратні матеріали для обладнання завжди є на складі.
Один рік реальної гарантії з моменту відвантаження обладнання Замовнику.
Характеристики
Модель | E1006 |
Розміри зони обробки X та Y, найбільші, мм | 1000 х 600 |
Станина | цільнозварна |
Шпіндель | HQD 2,2 Квт, до 24000 об/хв (пов. охол.) / HYCNC 2,2 Квт, до 24000 об/хв (вод. охол.) |
Швидкість холостого ходу | до 15 м/хв |
Швидкість робочого ходу | до 10 м/хв |
Напрямні | Hiwin HGR20 |
Тип передачі | зубчаста рейка (осі Y, X) |
Кінцеві датчики | індуктивні, HYCNC |
Точність позиціонування | ±0,05 мм |
Двигуни | крокові, 86HS78-4204A 5А 1.8°, |
Драйвер крокового двигуна | DM556 |
Робоча поверхня | калібрований МДФ + алюмінієвий Т-паз для механічного прижиму |
Формат файлів, що підтримується | G-код (.nc, .cnc, .tap, .txt) |
Оброблювані матеріали | дерево, пластики, м'які метали |
Напруга | 220 ±5% |
Загальна потужність | до 3 кВт |
Габарити | 1500*1200*1700 мм |
Вага | ~250 кг |
Додаткові опції
Шпиндель 3,2 кВт з водяним охолодженням HYCNC | +150$ | Додатковий шпиндель 2,2 кВт HYCNC водное охлаждение/HQD воздушное охлаждение |
+700$ | ||
Шпиндель 3,5 кВт з повітряним охолодженням HQD | +150$ | Додатковий шпиндель 3,5 кВт HQD повітряне охолодження |
+800$ | ||
Шпиндель 4,5 кВт з повітряним охолодженням HQD | +300$ | Алюмінієвий стіл | +400$ м2 | ||
Поворотна вісь (контроллер RichAuto B18) | +800$ |
Основні | |
---|---|
Виробник | Raptor |
Країна виробник | Україна |
Стан | Новий |
Тип верстата | Фрезерно-гравірувальний верстат |
ЧПУ | Так |
Споживана потужність | 2.5 кВт |
Оброблюваний матеріал | Алюміній, латунь, дерево, фанера, МДФ, ДВП, текстоліт, склотекстоліт, ПВХ, поліетилен, поліамід, фторопласт, акрил, композит |
Кількість шпинделів | 1 шт. |
- Ціна: 172 200 ₴
