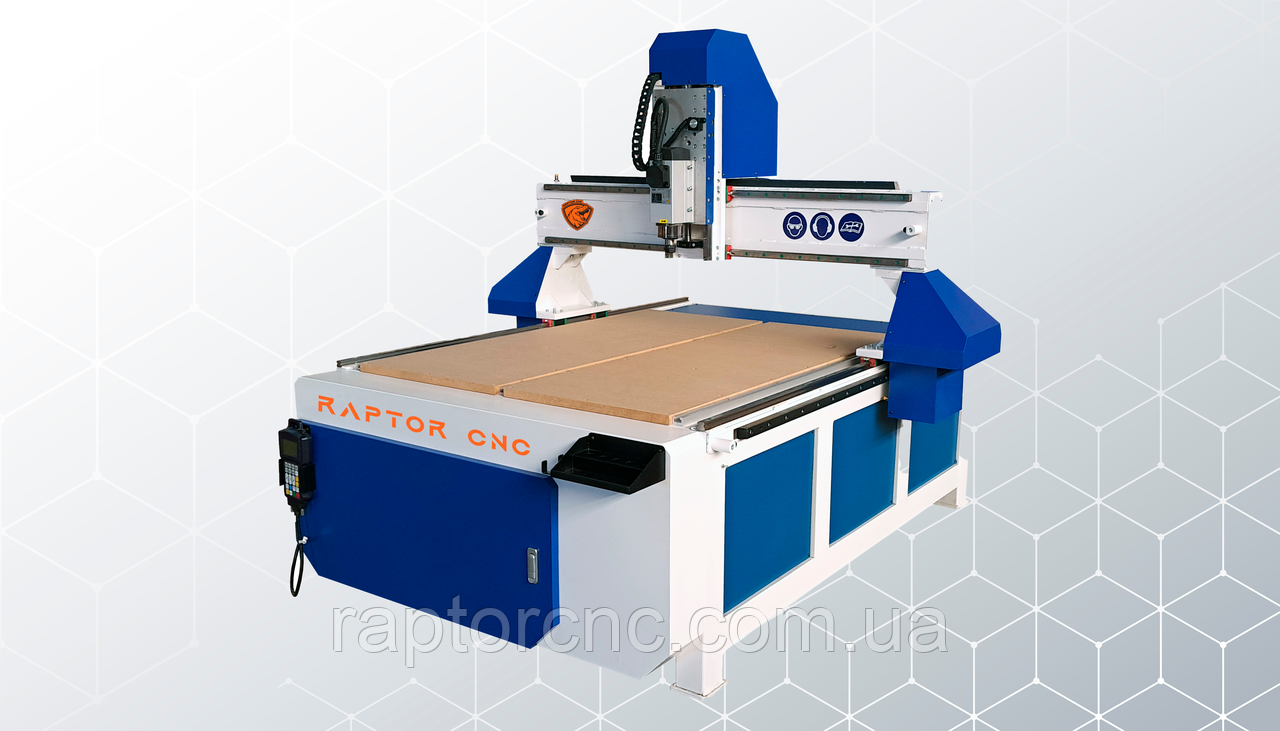

Фрезер із ЧПУ Raptor TL 1210

  • В наявності
  • Код: TL1210

193 200 ₴

+380 (98) 946-94-43
Telegram, Viber
повернення товару протягом 14 днів за домовленістю
Фрезер із ЧПУ Raptor  TL 1210
Фрезер із ЧПУ Raptor TL 1210
193 200 ₴
В наявності
+380 (98) 946-94-43
Telegram, Viber
Опис
Характеристики
Інформація для замовлення

Розмір зони обробки:
X - 1200 Y - 1000 Z - 240
Потужність шпинделя: 2,2 кВт
Частота обертів: 0 - 24 000 об/хв

4,600 $

193 200 грн



Опис

Фрезерний верстат з ЧПУ Raptor  TL 1210 lite призначений для обробки таких матеріалів як, пластик, двошаровий пластик, карбон, оргскло, акрил, дерево, таблички, моделі, прототипи та ін. Потужний 2,2 кВт шпиндель з високою частотою обертання, на вибір моделі пропонується HYCNC 2,2 кВт з водним охолодженням або HQD 2,2 кВт з повітряним.

DSP контролер RichAuto B11, яким обладнано верстат, побудований на базі 8-ми ядерного процесора SPARTAN-6 забезпечує швидку роботу, автоматичний контроль фрезерування по трьох осях з високою швидкістю. Контролер повністю автономний та не вимагає підключення ПК. Система керування використовує стандартні G-коди та HPGL-3D коди, що дозволяє формувати завдання, використовуючи найпоширеніші програмні пакети: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA тощо. DSP контролер має флеш-пам'ять, USB інтерфейс, прецизійний програмований інверфейс, вбудований DSP процесор (32 біт), а також обладнаний енергонезалежною пам'яттю 512Мб.

Cтанина та портал осі Х виготовлені з товстостінного металу. Лапи (кріплення порталу осі Х) та всі елементи осі Z відлиті з високоякісного алюмінію, та проходять додаткову обробку на фрезерному верстаті для отримання ідеальних площин. Зварна конструкція гарантує жорсткість верстата та відсутність вібрації при силовій обробці.

Переміщення по трьох осях проводиться каретками по лінійних рейкових напрямних HIWIN, які встановлені на станину за допомогою перевірочних лінійок нульового класу. Площини для напрямних (рейок) відфрезеровані з ідеальною точністю, що гарантує високу точність переміщення та позиціонування.

В рух верстат приводиться кроковими двигунами NEMA 34 (86HS78-4204A14-B35) під керуванням цифрових драйверів серії DM556D. Крутний момент до косозубої рейки передається ремінною передачею через редуктор з передатним числом 1 до 5, що дає:

  • значний запас потужності
  • прибирає зайве навантаження з двигуна
  • високу швидкість переміщення до 15 м/хв
  • гарантує точність переміщення до 0.025 мм (25 мкм)
  • точність повторюваності – до 0.10 мм. (100 мкм)

Робоча поверхня виготовлена ​​з товстого МДФ, а також має Т-подібні пази для надійної фіксації оброблюваної деталі або матеріалу.

Всі комплектуючі, які ми використовуємо при складанні верстатів, пройшли багаторічну перевірку і продемонстрували чудову точність роботи і безвідмовність навіть через довгі роки.

Також ми пропонуємо різні опції для модернізації верстата під ваші виробничі потреби, наприклад:

  • Встановлення потужнішого шпинделя
  • Встановлення додаткового шпинделя
  • Встановлення системи подачі охолоджувальної рідини
  • Установка алюминиевой рабочей поверхности с Т-образными пазами
  • Комплектация станка дополнительной поворотной осью для 3.5D обработки (включая замену контроллера на 4-х осевой RichAuto B18)

Всі запчастини та витратні матеріали для обладнання завжди є на складі.

Один рік реальної гарантії з моменту відвантаження обладнання Замовнику.



Характеристики

Розміри робочого столу, мм 1580 х 1200
Розміри зони обробки X та Y, найбільші, мм 1200 х 1000
Переміщення шпинделя по осі Z, мм 240
Система зміни інструменту Ручна (цанговий, фіксація гайкою)
Тип передачі по осях X, Y, Z Х;Y — косозубая рейка, Z — ШВП
Швидкість робочого ходу 0-3000 мм/хв
Швидкість холостого ходу 0-3000 мм/хв
Частота обертання шпинделя, об/хв 0 – 24 000
Потужність шпинделя 2,2 кВт
Тип охолодження шпинделя HQD 2,2 Квт, до 24000 об/хв пов. охл / HYCNC 2,2 Квт, до 24000 об/хв вод. охол
Тип цанги ER20
Посадковий діаметр інструменту, найбільший, мм 13
Напруга, В 220
Частота струму, Гц 50
Загальна потужність, кВт 2,5




Додаткові опції



Шпиндель 3,2 кВт з водяним охолодженням HYCNC  +150$                    Додатковий шпиндель 2,2 кВт
HYCNC водное охлаждение/HQD воздушное охлаждение
+700$
Шпиндель 3,5 кВт з повітряним охолодженням HQD +150$                     Додатковий шпиндель 3,5 кВт
HQD повітряне охолодження
+800$
Шпиндель 4,5 кВт з повітряним охолодженням HQD +300$                   Алюмінієвий стіл +400$ м2
Поворотна вісь (контроллер RichAuto B18) +800$
Основні
ВиробникRaptor
Країна виробникУкраїна
СтанНовий
Тип верстатаФрезерно-гравірувальний верстат
ЧПУТак
Споживана потужність2.5 кВт
Оброблюваний матеріалАлюміній, латунь, дерево, фанера, МДФ, ДВП, текстоліт, склотекстоліт, ПВХ, поліетилен, поліамід, фторопласт, акрил, композит
Кількість шпинделів1 шт.
  • Ціна: 193 200 ₴
