Як вигравірувати зображення за допомогою фрезерного верстата з ЧПУ та програми LaserGRBL

LaserGRBL — це фантастична безкоштовна програма, призначена для перетворення зображень, картинок та логотипів у gcode, щоб їх можна було вигравірувати за допомогою лазерного гравера. Хорошою новиною є те, що LaserGRBL робить gcode, сумісний з GRBL, тому ви можете використовувати його для травлення та гравіювання зображення за допомогою фрезерного верстата з ЧПУ. Цей метод гравіювання чудово підходить для створення індивідуальних металевих подарунків, таких як металеві пляшки для напоїв, жетони, прикраси, іменні таблички та брелоки для ключів від шаф.
LaserGRBL повністю сумісний із верстатом SMART wi-fi від RAPTOR CNC

Використання LaserGRBL відкриває безліч творчих можливостей, ви можете вигравірувати зображення на фрезерному верстаті з ЧПУ. Спочатку нам знадобиться вихідне зображення для створення траєкторій. Я використовую зображення черепа нижче або знайдіть свої власні безкоштовні зображення черепа у форматі SVG у Google.

Перетворення зображення на контури гравіювання за допомогою LaserGRBL

Імпортуйте вихідний файл jpg у LaserGRBL та виберіть опцію «Векторизація». Це автоматично обводить контур зображення. Найкраще використовувати зображення з високою контрастністю. Ви також можете поекспериментувати з такими параметрами, як «Осіва лінія», які можуть забезпечити хороші результати трасування. Червоні лінії вказують на траєкторію різу. Натисніть "Далі".

На наступному екрані ви можете встановити швидкість різання та розмір зображення для травлення. Встановіть швидкість 125 мм/хв. Давайте почнемо повільно, тому що ви завжди можете збільшити його пізніше. Встановіть висоту та ширину, щоб відповідати вашій заготівлі. Тут ми використовуємо шматок алюмінію розміром 50x50 мм, тому я встановив загальні розміри 38x38 мм, які є рамкою на зображенні. Натисніть кнопку Створити!

Як тільки перетворення відбудеться, ви повинні побачити череп як на скріншоті нижче. Габаритні розміри тепер відображаються як 37,2 мм заввишки і 31,9 мм завширшки. Вихідною точкою є нижній лівий кут, тому в залежності від того, що ви фрезеруєте, вам може знадобитися зробити деякі зсуви щодо вихідної точки, щоб отримати череп у правильному положенні на заготівлі.

Натисніть "Файл" > "Швидке збереження" і збережіть файл у папку.

Зміна команд потужності лазера на рух по осі Z

Відкрийте щойно створений файл у текстовому редакторі. Вам знадобиться той, який підтримує функцію «Знайти та замінити», наприклад Блокнот++. Вміст файлу буде виглядати так. Оскільки файл був створений для верстатів для лазерного гравіювання, нам потрібно поміняти місцями команди увімкнення/вимкнення лазера з командами положення Z вниз/вгору.

M3 S0

F125

G0 X15.351 Y33.4

S1000

G1 X15.309 Y33.4

G1 X15.242 Y33.756

G1 X15.175 Y34.112

G1 X15.227 Y34.568

G1 X15.278 Y35.023

G1 X15.474 Y35.286

Замініть кожну команду S0 на G1 Z2.0 та S1000 на G1 Z-0.10 , щоб код виглядав приблизно так, як показано нижче.

M3 G1 Z2.0

F125

G0 X15.351 Y33.4

G1 Z-0.1

G1 X15.309 Y33.4

G1 X15.242 Y33.756

G1 X15.175 Y34.112

G1 X15.227 Y34.568

G1 X15.278 Y35.023

Це перетворює всі команди включення лазера (S1000) Z вниз на 0,1 мм. Так само при відключенні лазера (S0) вісь Z піднімається на 2 мм над матеріалом. Встановіть нижче значення, якщо ваш матеріал плоский, оскільки це допоможе прискорити час гравіювання.

Відкрийте файл gcode у хост-контролері маршрутизатора з ЧПУ (Candle, UGS, Easel тощо). Ви можете побачити, що команди вимкнення лазера замінені командами Z вгору та вниз.

Свічка показує рух осі Z як червоних ліній.

Налаштування гравіювання на фрезерному верстаті з ЧПУ

Щільно закріпіть заготовку на станині фрезера та встановіть Z0 на верхню поверхню матеріалу. Тут ми використовуємо низькопрофільні лещата. Встановіть початок координат XY у відповідне положення для заготівлі, беручи до уваги загальний розмір малюнка травлення LaserGRBL.

Я використовую твердосплавні фрези з наконечником 0,1 мм та кутом нахилу 20 градусів 3 мм. Якщо ви гравіруєте занадто глибоко або швидко, це може призвести до того, що кінчик інструменту зламається, тому краще починати з високої точки і знижувати початок координат по осі Z у міру того, як гравер вгризається в матеріал. Установка заготовки однією рівні важлива задля досягнення хороших результатів, особливо під час роботи з великими заготовками.

Після того, як у вас є готова деталь, її, можливо, доведеться очистити, щоб прибрати будь-які задирки.

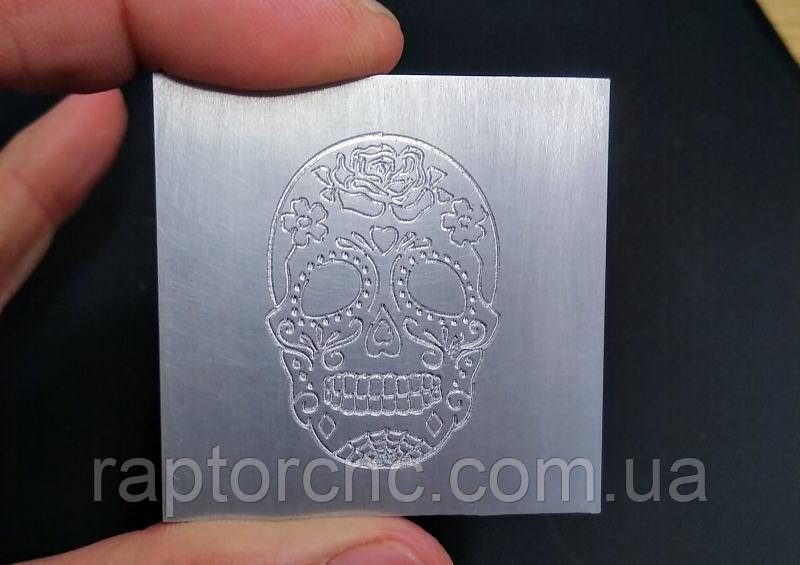

Готове гравіювання черепа з алюмінію 50х50 мм.
