Mach3 огляд інтерфейсу та основні функції. Фрезерний верстат.

Перш ніж я докладно розповім про інтерфейс користувача Mach3 у цьому посібнику з програмного забезпечення Mach3 Cnc, я хочу відповісти на кілька часто задаваних питань про це програмне забезпечення.

Що таке Mach3?

Mach3 – популярне програмне забезпечення для керування ЧПУ, яке можна завантажити для використання на комп'ютерах із Windows.

Чи працюватиме Mach3 У Windows 10?

Mach3 буде працювати в Windows 10. Я використовую Windows 10 деякий час і у мене не було жодних проблем.

Яка остання версія Mach3?

На момент написання останньої версії Mach3 була V3.043.

Слід зазначити, що оновлення програмного забезпечення зазвичай пов'язані з виправленням помилок та конфліктів програмного забезпечення.

Тому, якщо у вас є раніше версія, яка працює нормально і без проблем, я б порадив вам не оновлюватися до останньої версії.

Як використовувати програмне забезпечення Mach3?

Що ж, це велике питання, яке багато в чому відноситься до «Як запустити верстат із ЧПУ?».

Якщо ви раніше працювали на верстаті з ЧПУ, але не використовували Mach3, ви знайдете його інтуїтивно зрозумілим і справді простим у використанні.

Однак є кілька нюансів, які відрізнятимуться від іншого програмного забезпечення для управління ЧПК.

Сподіваюся, наступний посібник відповість на багато питань, які можуть у вас виникнути при використанні його для запуску вашого верстата з ЧПУ.

Я, мабуть, маю пояснити тут, що програмне забезпечення Mach3 не створює програми з кодом G, воно тільки запускає їх і відправляє команди машині.

Навчальний посібник з Mach3

У цьому посібнику я розгляну всі основні екрани Mach3, які ви використовуватимете для запуску своїх програм з кодом G.

Я поясню, що роблять більшість кнопок, і моя думка про те, наскільки ефективним є програмне забезпечення для роботи на верстаті з ЧПУ.

Я не поясню, як налаштувати програмне забезпечення для роботи на вашому конкретному комп'ютері. Для кожного налаштування існує так багато змінних, що неможливо охопити їх усі.

На сайті machsupport можна завантажити файли у форматі pdf, які охоплюють цю тему.

Екран виконання програми

Це головний екран, який ви використовуватимете під час запуску програми. Він містить найбільший об'єм зворотного зв'язку з інформацією, яка вам знадобиться під час відстеження ходу виконання вашої програми.

Екран виконання програми Mach3

Початок циклу (Cycle Start)

Зелена кнопка запуску циклу досить очевидна, натисніть її і програма запуститься. Залежно від того, які параметри ви перевірили у своєму конфігураційному файлі, вам, можливо, доведеться знову натиснути його, коли програма запитує зміну інструменту. Також, якщо є зупинки програми, наприклад M00.

Початок циклу (Cycle Start) Mach3

Feed Hold

Утримання подачі (Feed Hold)

Feed hold зупинить рух верстата, при цьому шпиндель залишиться працюючим, а програма залишиться активною.

На жаль, це не так, як працює більшість промислових машин. Коли я вперше його використав, машина продовжувала працювати. Потім він зупинився пізніше, коли закінчив команди, які вже завантажив на згадку.

Я переглянув посібник з Mach3, і ось що в ньому йдеться: « Кнопка Feedhold зупинить виконання програми обробки деталі якнайшвидше, але контрольованим чином, щоб її можна було перезапустити за допомогою Cycle Start. ”

У ньому також говориться: « У FeedHold ви можете переміщати осі, замінювати зламаний інструмент і т. д. Якщо ви зупинили шпиндель або охолоджувальну рідину, то, як правило, ви захочете включити їх, перш ніж продовжити. Однак Mach3Mill запам'ятає позиції осей під час FeedHold та повернеться до них перед продовженням програми обробки деталі».

Стоп (Stop)

Натискання на це зупиняє програму. Шпиндель та осі перестають рухатися.

Ви не можете просто натиснути кнопку «Старт циклу», щоб продовжити роботу.

Це те, що я використовую при тестуванні нової програми, якщо вона робить хід, на який я не очікував, або працює дуже близько до обмеження.

Програма зазвичай вимагає перезапуску із самого початку. Зазвичай це не проблема, якщо програми, які ви запускаєте, короткі, що є типовим для хобі-верстата.

Редагувати G-код (Edit G-Code)

Натискання на неї відкриває завантажену програму в текстовому редакторі на ваш вибір, щоб ви могли вносити зміни до своєї програми. Текстовий редактор можна вибрати у розділі конфігураційного файлу. Як тільки ви закінчите редагування, збережіть та закрийте текстовий редактор, і програма автоматично перезавантажиться.

Недавній файл (Recent File)

Після натискання на неї відкриється список нещодавно запущених програм.

Закрити G-код (Close G-Code)

Натискання на неї видаляє поточну програму із програмного забезпечення.

Завантажити G-код (Load G-Code)

При натисканні на неї з'явиться вікно провідника, в якому ви зможете обрати свою програму.

Ваші програми G-коду повинні мати розширення файлу ".nc" або ".tap".

Просто клацніть файл правою кнопкою миші та вручну змініть його, якщо він має розширення ".txt".

Встановити наступний рядок (Set Next Line)

Використання цієї кнопки дозволяє працювати з будь-якого місця в програмі, крім самого початку. Важливо пам'ятати, що програма здатна запускатись не з будь-якого кадру. Вам потрібно не просто випадкове місце, а кадр з якого машина зможе продовжити роботу, не пошкодивши заготівлю та верстат.

Почати з кадру (Run from here)

Run from here – це покращена версія встановлення наступного рядка.

Він буде виконувати програму з самого початку без фізичного переміщення, поки не дійде до кадру, який ви вказали.

Потім він пропонує вам вручну встановити шпиндель у правильне положення, щоб можна було продовжити. Однак це не спрацює, якщо ви використовуєте підпрограму чи підпрограму.

Почати спочатку (Rewind)

Ця кнопка використовується для повернення запрошення на початок вашої програми. Це не використовується, поки програма активна.

Одиночний блок (Single BLK)

Цей термін означає одиничний блок. Коли він увімкнений, програма запускатиме лише один рядок коду за раз. Велика проблема з цим полягає в тому, що коли ви перемикаєте його всередині програми, він запускає поточний рядок, а потім вводить затримку подачі. Це означає, що у нас виникне така сама проблема з функцією утримання подачі. Машина продовжуватиме рух доти, доки не знайде «контрольоване» місце для зупинки. Це повністю спростовує суть.

Жодна машина, яку я коли-небудь запускав на роботі в промислових умовах, не веде себе так.

Це безглуздо.

Зворотний хід (Reverse Run)

Це функція, яку я ніколи не використав. Це може бути корисно для довгої програми, якщо вам потрібно перервати її на півдорозі. Ідея полягає в тому, щоб використовувати це у поєднанні із затримкою подачі або одиночним блоком. Ви можете використовувати його, щоб повернутися туди, де ви спочатку хотіли зупинитися. Можливо, мені доведеться спробувати та оновити цю статтю, щоб повідомити про її корисність.

Заблокувати кадр (Block Delete)

Більш відомий як пропуск блоку, що точніше описує його функцію. Це перемикач, який можна увімкнути або вимкнути. Він працює, змушуючи програмне забезпечення ігнорувати будь-які рядки коду, які мають коса риса (/) на початку рядка.

Наприклад:

/T1 M06

/G00 G54 X3.3 Y1.8 S2000 M03

/ G43 H1 Z1.

/G00 Z.1

/ G01 Z0. F2.

/X-1.3 F20.

/ Y1.5

/ X3.3

/ Y1.2

/X-1.3

/ G00 Z1.

/M05

G91 G28 X0. Y0. Z0.

G90

M30

При увімкненому видаленні блоку всі рядки вище з косою межею будуть проігноровані, і в цьому прикладі машина просто повернеться додому і завершить програму.

Додаткова зупинка (Optional Stop)

Знову ж таки, це тумблер для включення та вимкнення функції.

Коли він увімкнений, машина зупиниться за командою M01, фактично перетворивши її на команду зупинки M00.

Вимкнений, він проігнорує M01 та продовжить виконання програми.

Подача СОЖ (Flood)

Він вмикає та вимикає подачу охолоджуючої рідини, якщо ваша машина їм оснащена і якщо вона керована.

Більшість аматорських верстатів із ЧПУ не оснащені системою охолодження.

Інформація про інструмент (Tool Information)

У цій області екрана виконання програми відображається поточний інструмент з номером, зміщенням діаметра і довжиною інструмента.

Ця інформація відображається лише в тому випадку, якщо ви не вибрали опцію ігнорування зміни інструменту.

Більшість аматорських верстатів з ЧПУ не мають пристроїв зміни інструменту, тому у вас може виникнути спокуса змусити програмне забезпечення ігнорувати команди зміни інструменту M06. Але я вважаю інформацію важливішою, особливо можливість підтвердити корекцію діаметра інструменту.

Єдина відмінність, якщо ви не ігноруєте зміну інструменту, полягає в тому, що вам потрібно повторно запускати цикл, коли ЧПУ зчитує команду зміни інструменту M06.

Кнопки «автоматичне обнулення інструменту», «запам'ятати» та «повернення» не потрібні на більшості, якщо не на всіх аматорських машинах.

Інформація про інструмент (Tool Information) Mach3

Увімкнення / Вимкнення подачі (Jog On/Off)

Він повинен бути увімкнений, щоб ви могли переміщувати машину вручну за допомогою функції поштовхового режиму.

Швидкість подачі (Feed Rate)

У цьому розділі екрана програми відображається поточна швидкість подачі. Це також дає можливість змінювати її під час роботи програми. Використання кнопок зі стрілками може прискорити або сповільнити його.

Він відображатиме поточну швидкість та відсоток поточної подачі порівняно із запрограмованою подачею.

Це корисно при наборі нової програми та тестуванні каналів, швидкості тощо.

Швидкість подачі (Feed Rate) Mach3

Швидкість обертання шпинделя (Spindle Speed) Mach3

Цей розділ екрана виконання програми використовується для спостереження за шпинделем. Це не так корисно, якщо у вас немає регульованої швидкості шпинделя, як більшість верстатів для любителів.

Кнопка «шпиндель CW F5» дійсно стане в нагоді, тому що ви можете увімкнути або вимкнути її, щоб активувати шпиндель вручну.

Він позбавляє необхідності вводити M03 або M05 в MDI кожен раз, коли ви хочете вручну запустити шпиндель. Натискання F5 на клавіатурі дає той самий ефект.

Швидкість обертання шпинделя (Spindle Speed) Mach3

Екран керування віссю (Axis Control Screen) Mach3

Екран керування віссю (Axis Control Screen) Mach3

Це головний екран, за яким вам слід стежити, щоб розуміти, що робить ваш інструмент. Зазвичай ви можете отримати гарне уявлення про те, що інструмент знаходиться там, де він має бути, перевіривши положення осей на показаннях.

Якщо, наприклад, інструмент перемістився на 1 дюйм над ложею, як видно на індикаторі, але візуальна перевірка інструмента показує, що він ближче, ви можете зупинити верстат і виконати перевірку.

Виконання подібних перевірок у кожній програмі, яку ви запускаєте, - це гарна звичка, яка допоможе вам створити свою власну "філософію" роботи на верстаті.

Повернення у вихідне положення (Ref All Home)

Если на вашей машине есть концевые выключатели и они настроены как переключатели исходного положения, вы можете нажать эту кнопку, и ваша машина вернется в исходное положение.

Однако, если у вас нет настроек переключателей самонаведения, не нажимайте эту кнопку. В зависимости от того, как настроено ваше программное обеспечение, оно будет двигаться, пока не зафиксируется в конце каждого перемещения оси.

Функция проигнорирует любые установленные мягкие ограничения.

Машинні координати (Machine Coord's)

Ви можете перемикати це, щоб перемикатися між відображенням поточного положення, що відраховується від вихідного положення (коли горить), та від активного положення зміщення.

Відображення його з активною позицією усунення – найефективніший варіант при запуску програми.

М'які обмеження (Soft Limits)

Увімкніть його (зелене світло) і активує м'які обмеження ходу, встановлені у файлі конфігурації.

Це важливо, щоб уникнути блокування верстата за межі його осі, якщо на верстаті немає кінцевих вимикачів.

Offline

Перемикання цього перемикача дозволить вам запустити програму без руху верстата та увімкнення шпинделя. Мені ніколи не доводилося використовувати це, тому що, коли ви завантажуєте програму, Mach3 запускатиме програму і відображатиме всі помилки, які є в програмі.

Йти (To Go)

Це дозволить вам відобразити відстань, що залишилася, до наступного рядка коду, щось на зразок зворотного відліку.

Це може бути дуже корисним при обкатуванні нової програми.

Це може дозволити вам побачити будь-які потенційні зіткнення, перш ніж вони відбудуться.

Нуль X, Нуль Y, Нуль Z та Нуль 4 (Zero X, Zero Y, Zero Z And Zero 4)

Натискання будь-якого з них обнуляє вісь поточного зміщення. Їх можна використовувати як свого роду ярлик для обнулення зсувів під час налаштування деталі.

Поле відображення кожної осі також можна клацнути. Ви можете ввести у вікно будь-яку відстань, на якій хочете, і вона відрегулює активне зміщення.

Не впевнений, що це гарна звичка, будь-які зміни слід вносити на сторінці зміщення, щоб ваш процес був якомога простішим.

Вікно траєкторії (Toolpath Window) Mach3

Це те місце, де малюватиметься траєкторія при завантаженні програми. Спочатку він відображатиметься зверху, показуючи вигляд XY.

Якщо двічі клацнути мишею всередині вікна, відобразиться ортогональний вигляд, щоб ви могли бачити рухи по осях X, Y та Z.

Ви також можете клацнути лівою кнопкою миші, утримувати та переміщати мишу, щоб повернути вигляд. Клацніть правою кнопкою миші, утримуйте та переміщуйте мишу, щоб перемістити траєкторію інструменту. Якщо у вас є коліщатко миші, ви можете використовувати його для збільшення. В якості альтернативи ви можете натиснути лівою кнопкою миші, утримуючи клавішу Shift, і перетягнути мишу для збільшення або зменшення масштабу.

Вікно траєкторії (Toolpath Window) Mach3

Відображення траєкторії інструменту досить просте, воно в основному служить для підтвердження того, що програма працюватиме правильно, і програмне забезпечення може відправити програму на верстат з ЧПУ.

Якщо ви хочете детальніше проаналізувати свої траєкторії, вам знадобиться симулятор коду G.

Відновити шлях інструменту (Regen. Toolpath)

Клацніть тут і графічне зображення вікна траєкторії інструмента буде відновлено.

Режим відображення (Display Mode)

При активації цього перемикача у вікні траєкторії інструмента з'являється пунктирний прямокутник. Цей прямокутник є межею м'якого обмеження, яку ви встановили у файлі конфігурації для використання з функцією м'яких обмежень.

Це надзвичайно корисно для підтвердження того, що завантажена програма не досягне меж ходу ваших машин.

Jog Follow

При виборі цього параметра вікно дисплея слідуватиме за положенням інструмента під час його переміщення. Іншими словами, положення інструменту буде зафіксовано у центрі дисплея.

MDI

MDI Mach3

MDI – це абревіатура від ручного введення даних. Він дозволяє ввести та виконати лише один рядок коду. Це швидкий спосіб перемістити верстат, увімкнути шпиндель або активувати зсув тощо.

Я вважаю його корисним для наведення машини у вихідне положення після встановлення точки відліку на деталі, над якою я зараз працюю.

Просто введіть G91 G28 X0. Y0. Z0. та натисніть Enter на клавіатурі, і ваша машина повернеться додому.

Якщо потрібно знову використовувати ту ж команду, просто використовуйте клавішу зі стрілкою вгору, і вона відобразить кожну команду, яку ви використовували в поточному сеансі, і ви можете прокрутити вгору і вибрати ту, яку хочете повторити.

Інша частина екрана MDI містить багато інформації та параметрів, що відображаються на екрані виконання програми.

Декілька помітних винятків включають «почати навчання» та «зупинити навчання». Ці кнопки можна використовувати для запису окремих рядків коду в mdi для створення невеликої програми.

Цю функцію можна використовувати для створення програми швидкого облицювання для очищення заготовки.

Ви можете вручну переміщувати шпиндель над заготівлею, позначаючи потрібні позиції, а потім записувати їх у MDI, використовуючи функцію навчання для створення програми.

Екран траєкторії інструменту (Toolpath Screen) Mach3

Екран траєкторії інструменту (Toolpath Screen) Mach3

Екран траєкторії інструмента дуже схожий на екран виконання програми, але має набагато більше відображення траєкторії. Це дуже корисно для ретельної перевірки вашої траєкторії, особливо якщо вона досить велика та складна. Будь-які проблеми буде легше побачити на великому дисплеї.

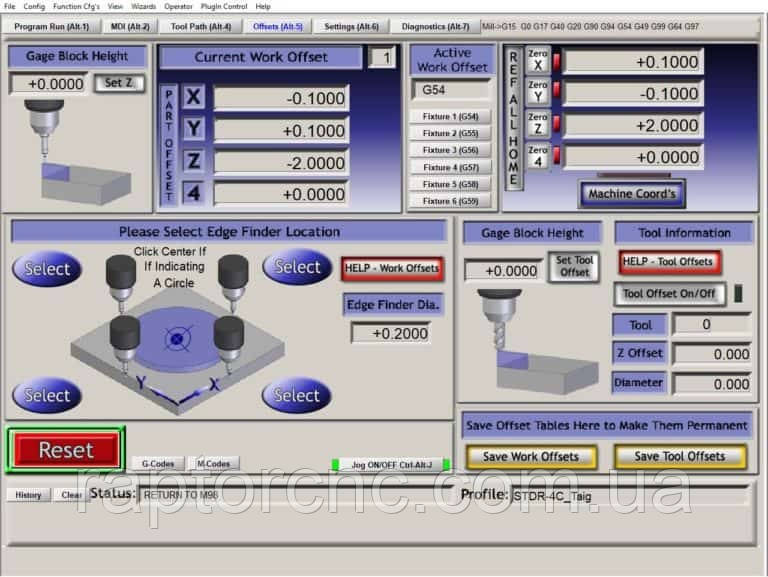

Екран зміщення (Offsets Screen) Mach3

Екран зміщення (Offsets Screen) Mach3

Екран зміщень - це місце, де ви встановлюєте та зберігаєте всі положення, які необхідні, щоб машина могла точно визначити місцезнаходження вашої деталі. Використовуючи кромкошукач або циферблат, знайдіть припуск на верстаті і встановіть значення в таблицях зміщення.

Зміщення поточної/активної роботи (Current/Active Work Offset) Mach3

Зміщення поточної/активної роботи (Current/Active Work Offset) Mach3

Ця область екрана зміщень показує, яке зсув активне та які значення зсуву. Ви можете вибрати відображення шести основних зсувів від G54 до G59, показаних у таблиці як Fixture 1 to Fixture 6.

Яке зміщення ви не вибрали б тут, воно не вплине на зміщення, що використовується в програмі, це диктується кодом G у програмі, яку ви виконуєте.

Ця таблиця може використовуватися, наприклад, для вибору усунення для виконання рядка коду MDI.

Екран Edge Finder

Экран Edge Finder

Эта область страницы смещений используется при захвате заготовки с помощью кромкоискателя. Диаметр кромкоискателя указан в поле, в данном случае 0,2 дюйма. Затем датчик соприкасается с краем заготовки. Затем нажмите кнопку «выбрать» для края, который вы выбрали.

Программа установит активное смещение в это положение с учетом диаметра кромкоискателя.

Это более удобно, чем записывать положение смещения станка и вручную вводить его в таблицу смещения.

Установки Z (Gage Block Height, Set Z) Mach3

Використання цього параметра встановлює значення Z активного зміщення. Торкніться інструментом до межі, яку ви хочете встановити як нульова точка Z, і натисніть кнопку «встановити Z», і значення буде перенесено до таблиці зміщення.

Введіть висоту блоку, який ви використовуєте для торкання інструменту або шпинделя, і програма врахує це за своїх розрахунків.

Установки Z (Gage Block Height, Set Z) Mach3

Встановлення зміщення інструменту (Set Tool Offset) Mach3

Використання цього параметра подібне до налаштування Z, за винятком того, що при цьому розраховується довжина інструменту, який ви встановлюєте, з використанням поточного активного зміщення Z.

Торкніться інструмента, і він виміряє різницю його поточного положення із заданим зміщенням Z, і він буде введений в таблицю зміщення інструменту.

Встановлення зміщення інструменту (Set Tool Offset) Mach3

Знову ж таки, він враховуватиме висоту використовуваного вами блоку, якщо ви ввели його правильно.

Збереження робочих зсувів / Збереження зсувів інструменту (Save Work Offsets / Save Tool Offsets)

При виборі одного з них з'явиться відповідна таблиця, яка дозволить вам безпосередньо ввести або налаштувати будь-яке з ваших зсувів.

Вибір збереження корекцій інструменту дозволить вам змінити діаметр інструменту, щоб ви могли налаштувати розміри деталі при використанні корекції діаметра інструмента у ваших програмах, наприклад, G41 або G42.

Ручний режим (Manual Mode) Mach3

Ручний режим (Manual Mode) Mach3

Натискання кнопки tab на клавіатурі викличе віртуальний контролер MPG.

Це використовується для ручного переміщення осей. Ця функція найчастіше використовується для встановлення дату вашого поточного проекту.

Найпоширеніші кнопки — це зелена та червона кнопки джойстика в нижній частині екрана MPG. Натискання будь-якої з цих кнопок перемістить вашу машину у вказаному напрямку осі. Швидкість режиму поштовху можна змінити, змінивши відсоткове значення над кнопками режиму поштовху.

Одна корисна функція – натискання Shift під час використання кнопок Jog. Це змусить машину рухатися на 100% незалежно від того, який відсоток встановлено.

Поштовховий режим (Jog Mode)

Натискання цієї кнопки за допомогою миші перемикає три варіанти: продовження, крок та MPG.

Cont означає безперервний і дозволяє переміщати осі безперервно, просто натисніть кнопку напряму, і ваша машина буде рухатися.

Перемикання кнопки режиму поштовхового режиму на покрокове дає можливість переміщати осі на контрольовану відстань.

Цикл Jog Step

Пройдена відстань визначається кнопкою кроку циклу режиму поштовху. Натискання кнопки кроку покрокового циклу дозволяє перемикатися між попередньо встановленими відстанями. Це 0,1 дюйма, 0,01 дюйма, 0,001 дюйма та 0,0001 дюйма.

Покроковий режим використовується для дотику шукача кромки або точного визначення положення шкали, щоб підібрати деталь при встановленні опорних точок.

Його використання дозволить вам точно контролювати рух, щоб ви не врізалися в свою деталь, не стираючи край шукачів в процесі.

Щоб використовувати цю функцію, просто виберіть "крок" за допомогою кнопки режиму поштовхового режиму, виберіть відстань інкрементального переміщення, і кожного разу, коли ви натискаєте спрямовану кнопку поштовхового режиму, вибрана вісь переміщатиметься на вказану відстань один раз.

Якщо ви хочете отримати справжній «промисловий» досвід під час ручного запуску машини, я настійно рекомендую придбати справжній контролер MPG.

Це значно підключи і працюй, і ви здивуєтеся, як ви обходилися без нього.

Поєднання Клавіш Mach3

Якщо ви волієте використовувати клавіатуру для керування вашим верстатом з ЧПУ замість натискання віртуальних кнопок, для більшості функцій, що працюють, є «гарячі клавіші» клавіатури. Дивлячись на екрани, якщо для цієї кнопки є гаряча клавіша, вона відображатиметься на кнопці.

Клавіші зі стрілками можна використовувати для переміщення верстата по осях X та Y, при цьому Page Up та Page Down використовується для осі Z.

Для деяких функцій, таких як запуск циклу, поєднання клавіш потребує натискання двох клавіш. Це забезпечує деяку вбудовану безпеку, а це означає, що машина навряд чи почне працювати, якщо ви випадково спираєтеся на клавіатуру. Слід зазначити, що ярлики відображаються великими літерами, вам не потрібно використовувати блокування великих літер, мала літера працює.

Початок циклу = Alt-R

Утримання подачі = Пробіл

Стоп = Alt-S

Перемотування назад = Ctrl-W

Одиночний блок = Alt-N

Увімкнення/вимкнення подачі = Ctrl-Alt-J

Шпиндель включений (CW) = F5

Стрілка вліво = рух у напрямку -X

Стрілка вправо = рух у напрямку + X

Стрілка вгору = рух у напрямку + Y

Стрілка вниз = рух у напрямку -Y

Сторінка вгору = рух у напрямку + Z
